Proyectos
Diseño, planos de fabricación y suministro de una planta de potabilizacion de 1.2 GPM
En este proyecto se llevó a cabo el desarrollo de la ingeniería de detalle de una PTAP para el sector OIL & Gas, diagrama P&ID, diseño layout ubicación de equipos, modelamiento maqueta 3D y diseño de la interconexión hidráulica en tubería PVC SCH 80, soporterias y generación de planos de fabricación de tanques, ruteo tuberías, entre otros.

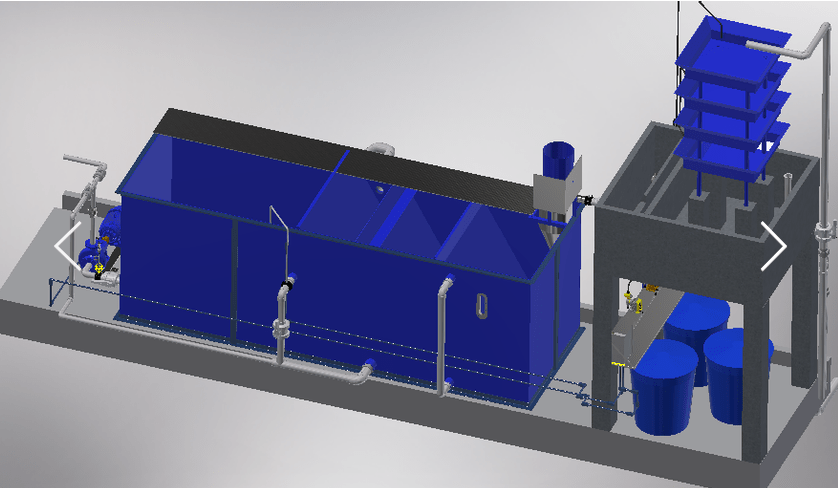

Ingeniería y diseño 3D para la construcción de una planta compacta de tratamiento de agua residual para la industria pesquera
Este proyecto se desarrolló con el fin de mejorar la calidad en el tratamiento de agua industrial de una destacada cadena de alimentos de mar. Se realizó la ingeniería de detalle en el modelamiento 3D, estructuras metálicas, reactor, selección y ubicación de equipos de bombeo, se realizaron las respectivas interconexiones hidráulicas y eléctricas al tablero de control de la planta, diagrama P&ID de proceso y se generaron los respectivos planos de fabricación al detalle y montaje de la PTARI.

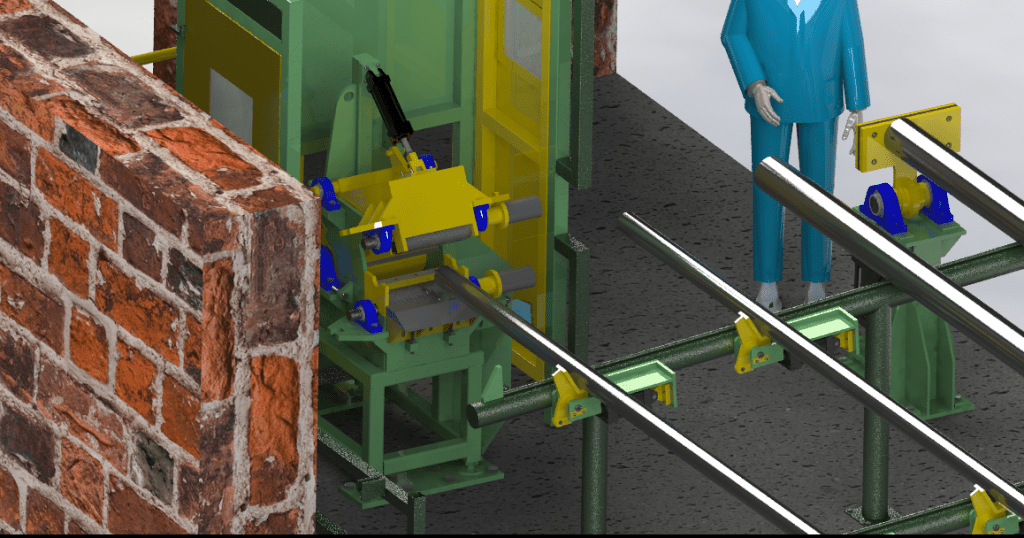

Diseño, planos de fabricación y puesta en marcha de una planta industrial automatizada de tuberías
El alcance de este proyecto fue el diseño, ingeniería de detalle, planos de fabricación, montaje y puesta en marcha de una máquina corte de viruta. Contempla también simulaciones, modelamiento, renderizados, trazados de tubería hidráulica y neumática, manuales de operación y mantenimiento preventivo, dossier de construcción y planos As Built.
Diseño y planos de detalle de una Planta de tratamiento de agua potable sector cervecero
Desarrollo de la ingeniería básica e ingeniería de detalle de una planta de tratamiento de agua potable de servicios y de procesos para el sector cervecero. Elaboración de planos, diagramas de flujo de procesos P&ID, ingeniería de presupuestos, dimensionamiento de tanques según norma ASME, estructuras, pipe racks, entre otros.

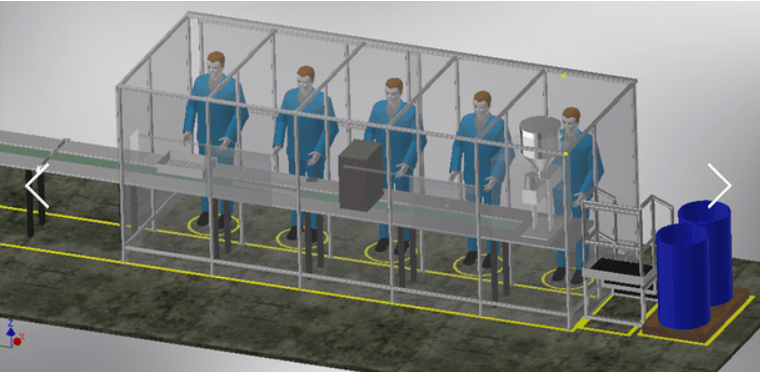

Ingeniería, diseño y planos puesta en marcha de modernización y ampliación de una planta industrial sector farmacéutico
En este proyecto se llevó a cabo el análisis, diseño y posterior ejecución de las diferentes áreas de la planta industrial para los nuevos procesos y ampliaciones de capacidad productiva de las diferentes marcas corporativas cómo en las zonas de labiales, esmaltes, polvos, cremas, entre otros.
Se modificó la maquinaria existente adquirida con fines diferentes de diseño garantizando la higiene y seguridad industrial del producto final y de los trabajadores, se generaron los planos de fabricaciones de estructuras y plataformas, sistemas electromecánicos y planos de montaje.

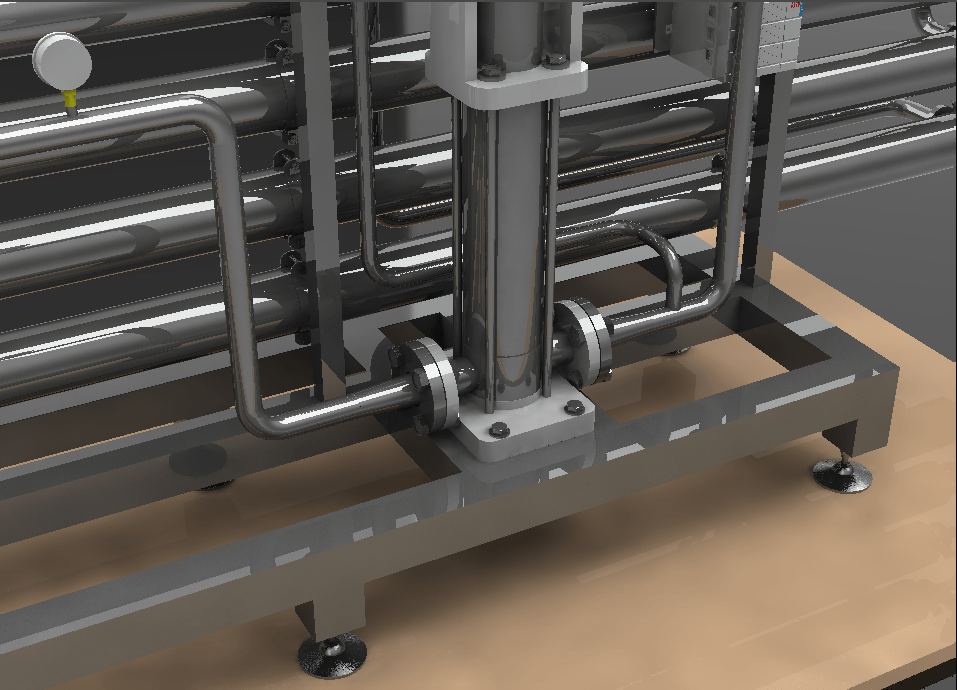

Diseño y planos de fabricación de un sistema de purificación de agua sector farmacéutico
Ingeniería, diseño y planos de construcción y montaje de puesta en marcha de un equipo de osmosis inversa para el sector farmacéutico para la purificación del agua logrando un 99% de retención de sales disueltas y retención de contaminantes en acero inoxidable AISI 316. También se contempló el diseño y montaje de tuberías inoxidables BPE con soldadura orbital en sitio, planos AS-BUILT, análisis de elementos finitos de materiales, diseño de manual de operación, dossier y ensamble del equipo.
Diseño, planos de fabricación y puesta en marcha de una planta industrial sector lácteo
Este proyecto radicó en la ampliación y mejoras de la planta actual de la zona de producción para yogures y postres. Abarcó la ingeniería de detalle, diseño, planos al detalle de fabricación y montaje del sistema de mezcla de yogurt, equipos de homogenización, soporte de celdas de carga, pasteurizadores, mezclador, plataforma para acceso de personal entre los equipos electromecánicos, sistemas de tuberías de las líneas de vapor, agua y aire, entre otros servicios. Diseño del diagrama P&ID y planos AS-BUILT.
Diseño y planos de construcción de un sistema barredor de un DAF de una PTARI
En este proyecto se abarcó la ingeniería de detalle, diseño, modelamiento, selección de equipos y planos de fabricación al detalle y soldaduras de un sistema barredor DAF de una planta de tratamiento de aguas residual sector Oil & Gas, estudio y análisis de aceites para elementos móviles tales como chumaceras, piñones y cadenas aptos con altos índice de viscosidad y espesantes inorgánicos e inhibidores de herrumbre y oxidación a la que el equipo fue expuesto. Diseño manual de operación y mantenimiento preventivo para un rendimiento duradero y óptimo.

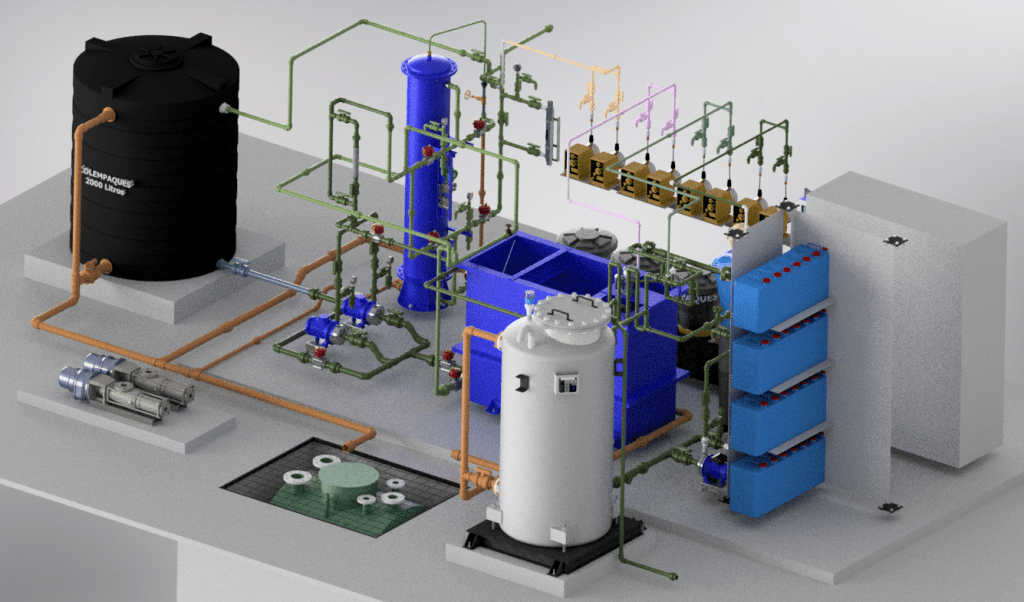

Diseño y planos de fabricación Planta tratamiento de agua residual para proceso desgomado de aceite
Diseño, planos de detalle de fabricación y montaje para la puesta en marcha de una planta para tratamiento de agua residual industrial, procedente del proceso de desgomado por vía enzimática del aceite con una capacidad de 2 m3/h. El proceso considera una etapa de tratamiento fisicoquímica, biológica y deshidratado de lodos.
Los lodos se envían por medio de una bomba neumática a dos filtros prensa, en donde se retienen los sólidos en forma de tortas y se libera un filtrado que es retornado a tratamiento. Una vez se haya llenado el filtrado, se procede a descargar las tortas a dos carros ubicados debajo del filtro y de allí deben ser dispuestas por el cliente.

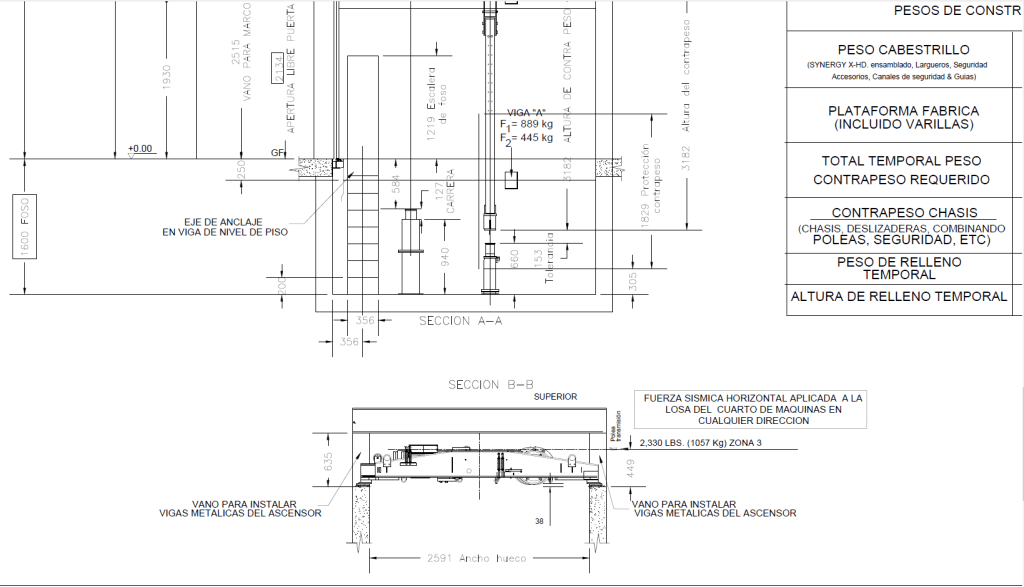

Diseño, planos de fabricación y puesta en marcha de equipos transporte vertical Aeropuerto El Dorado
Desarrollo de la ingeniería de detalle, cálculo dimensional, diseño de vigas intermedias y posteriores para soporte de los ascensores, ingeniería de presupuestos, conversión de planos del sistema europeo a sistema internacional, planos de fabricación y montaje, planos AS-BUILT de ascensores de carga, pasajeros, puentes de abordaje y escaleras eléctricas.
Ingeniería, diseño y planos de construcción de nueva línea de producción de productos comestibles
Desarrollo de ingeniería de detalle de reubicación de una línea de producción e instalación de una nueva línea de producción con mayor capacidad. Diseño de maqueta 3D del complejo industrial, ruteo de las diferentes líneas de procesos agua de enfriamiento, aceites, aire comprimido, vacío empaque, sistema contra incendios, condensados de vapor y agua, extractor de polvos, pipe rack y soporterias tanto internas como externas, planos de planimetrías e isométricos, listado materiales de fabricaciones, documentación técnica, piping class, dossier.
Ingeniería y diseño estructural mixto de tanque elevado con soportes embebidos a viga de concreto
Se evaluó tanto el sistema estructural actual como las vigas de concreto que sirven como anclaje y se llevó a cabo el estudio, análisis y posterior diseño reforzando la estructura para sostener un recipiente a presión de aceite con un peso aproximado de 5 toneladas. La evaluación de las vigas de concreto se concluyó con resultados favorables en la composición del armado cumpliendo con la función de soportar las cargas indexadas por la reacción que producen los soportes embebidos del sistema estructural. También se tuvo en cuenta el análisis y memorias de cálculo por resistencia a tracción, compresión, limitación por esbeltez, resistencia a flexión, cortante y esfuerzos combinados.

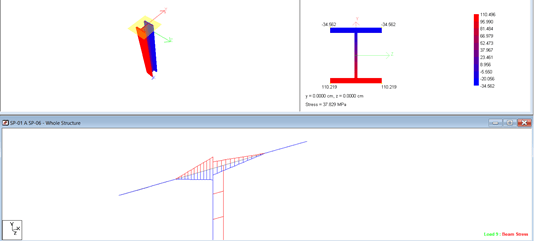

Diseño, cálculo y simulación estructural rack de tuberías
Cálculo y simulación FEM de perfiles metálicos para rack de tuberías en complejo petrolero.
Ingeniería, diseño y planos de construcción de una estación de gas natural sector petroquímico
Desarrollo de la ingeniería de detalle, planos de construcción y montaje de una estación de gas natural y propano de respaldo para una planta petroquímica. Memorias de cálculo y diseño del recipiente a presión bajo norma ASME con una capacidad de 30 mil galones de GLP. Desarrollo de hojas técnicas de equipos, diagrama P&ID, soporterias, ruteo de líneas de proceso gas, aire propanado, vapor, oxígeno entre otros servicios.
Ingeniería de detalle, diseños y planos de construcción de un STAP para un complejo petrolero
Diseño de la maqueta 3D del sistema de tratamiento de agua de producción (STAP), planta de inyección de agua (PIA) y la planta de tratamiento de lodos a través de la alimentación de un oleoducto existente en sitio. Desarrollo de los ruteos de tuberías, soporterias, tanques de almacenamiento, decantadores y demás equipos de las disciplinas mecánica y tubería regidos por normas API y ASME, planos detalle de fabricación, isométricos spools para construcción piping, entre otros.

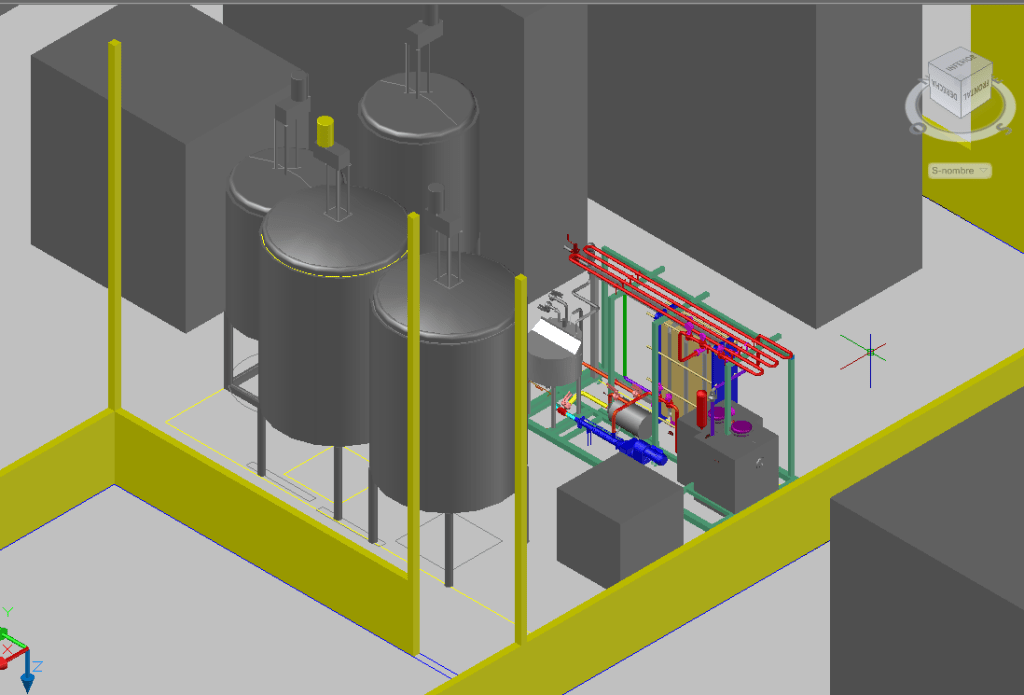

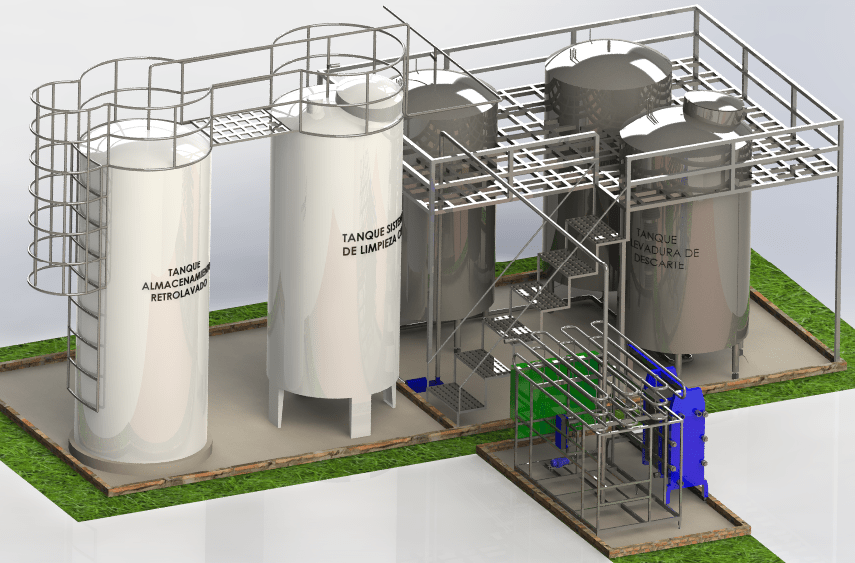

Ingeniería, diseño y planos de construcción para el mejoramiento de línea CIP de levadura
Diseño de la maqueta 3D del sistema de limpieza en la zona de levadura de descarte, diseño de equipos, plataformas, tanques de almacenamiento y retrolavado, escalera vertical tipo gato según norma, tuberías de proceso e intercambiadores de calor de placas para el sector cervecero; planos de detalle y montaje.
